A様邸（徳島県）

弊社オリジナルのセーフティールーム
シェル太くんの工事の様子をご紹介します。

7.6帖の洋室に、6帖用のシェル太くんを設置します。
まずはBefore写真からご覧ください。

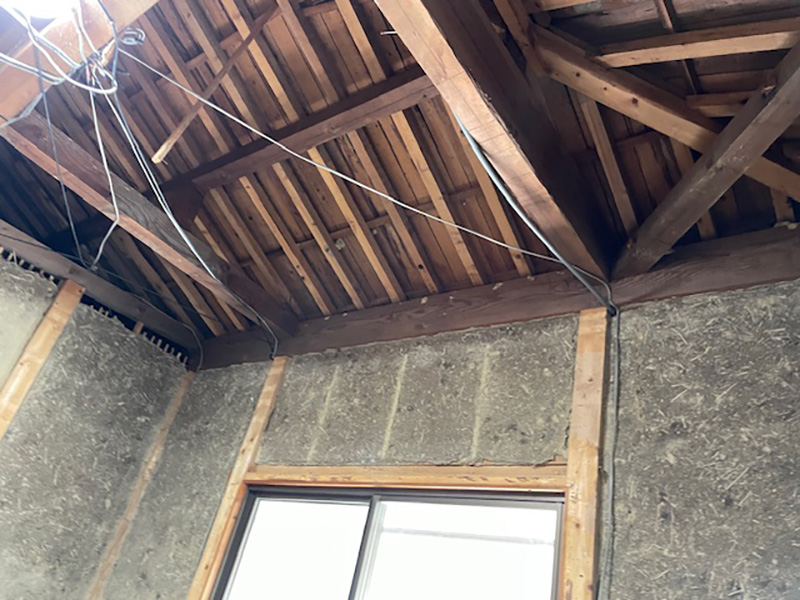

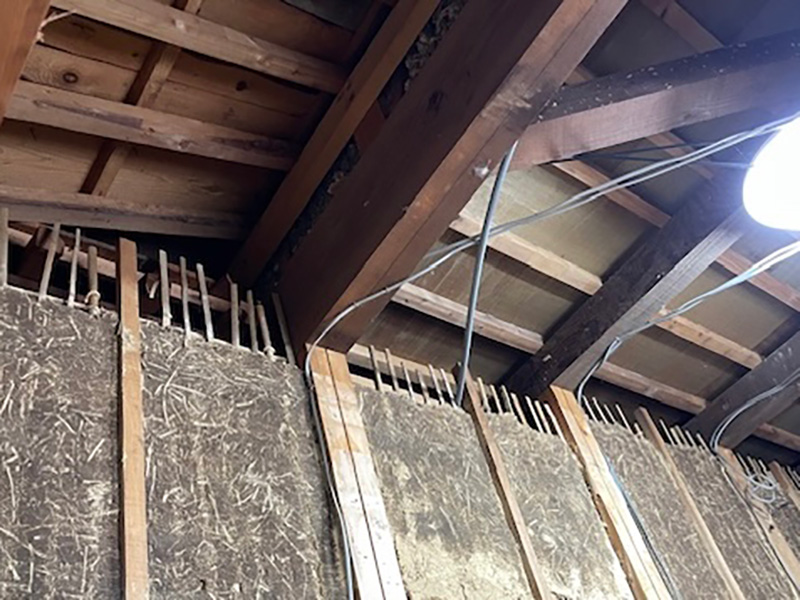

解体工事が完了しました。

既存の基礎や柱はそのままで
床と天井、壁下地を解体しました。

柱を立てる部屋の四隅に
ベースコンクリートを打設する工程です。

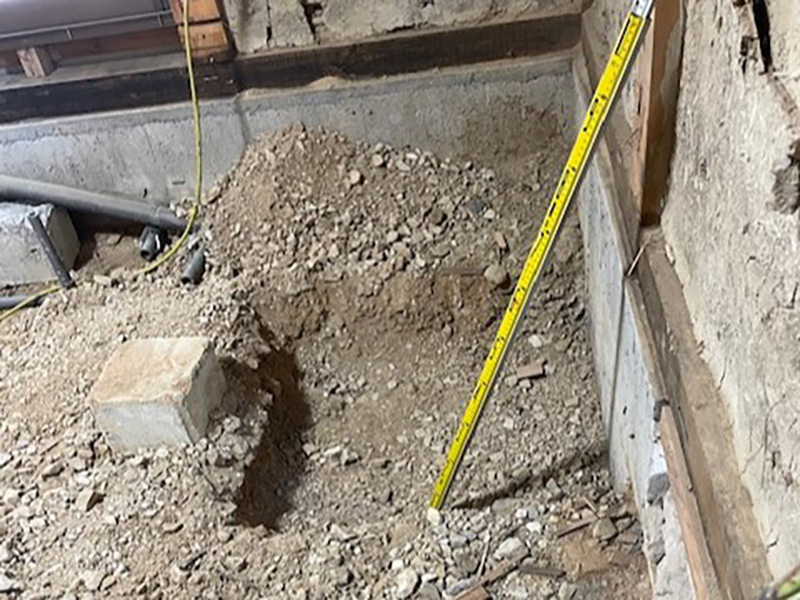

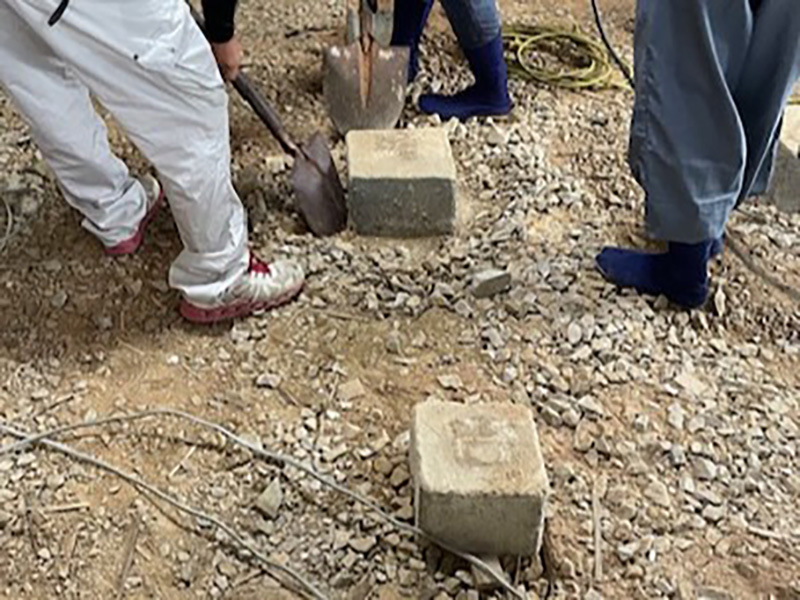

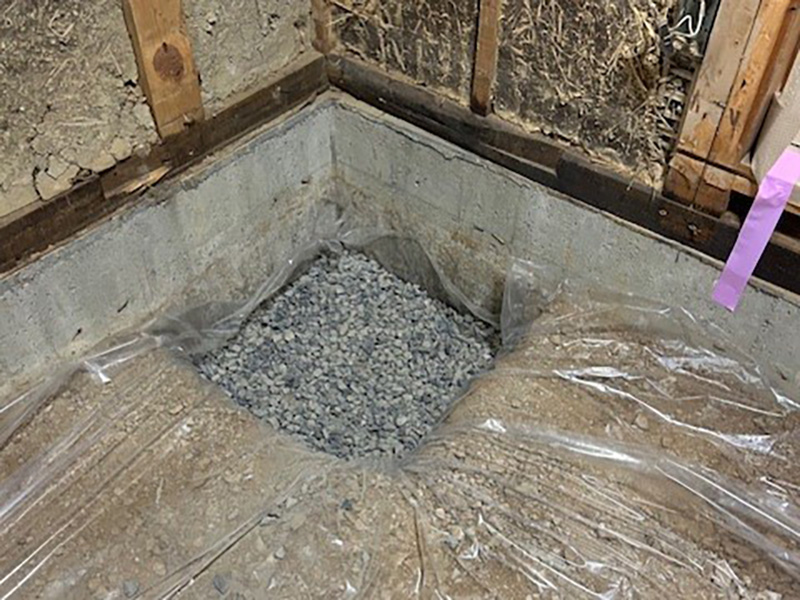

四隅を掘削
↓

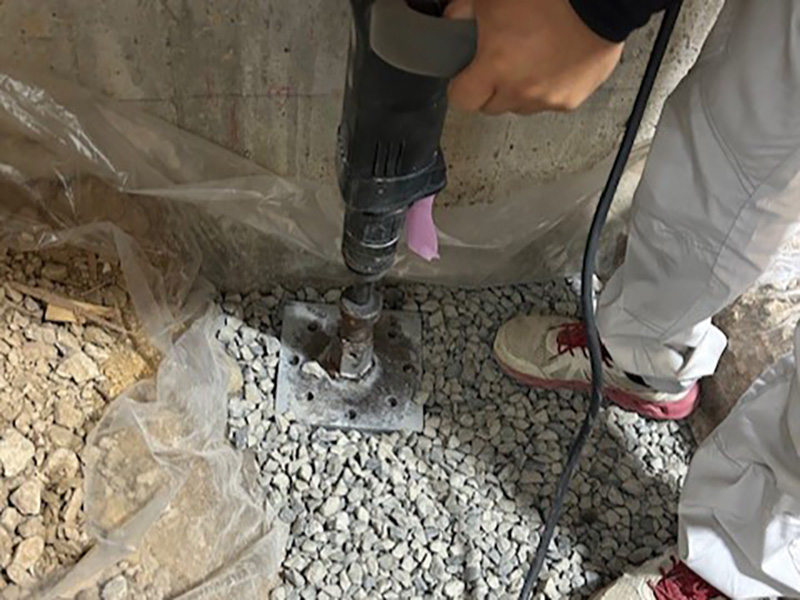

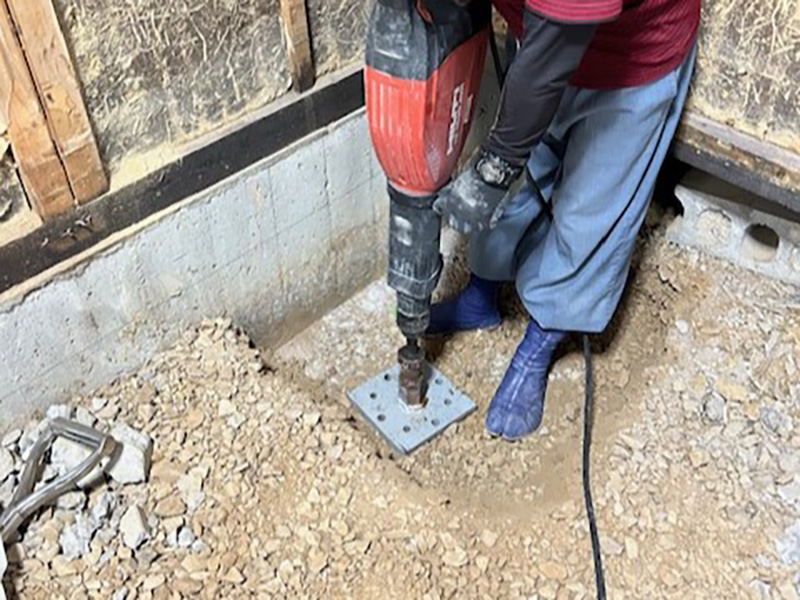

砕石を入れてさらに転圧
↓

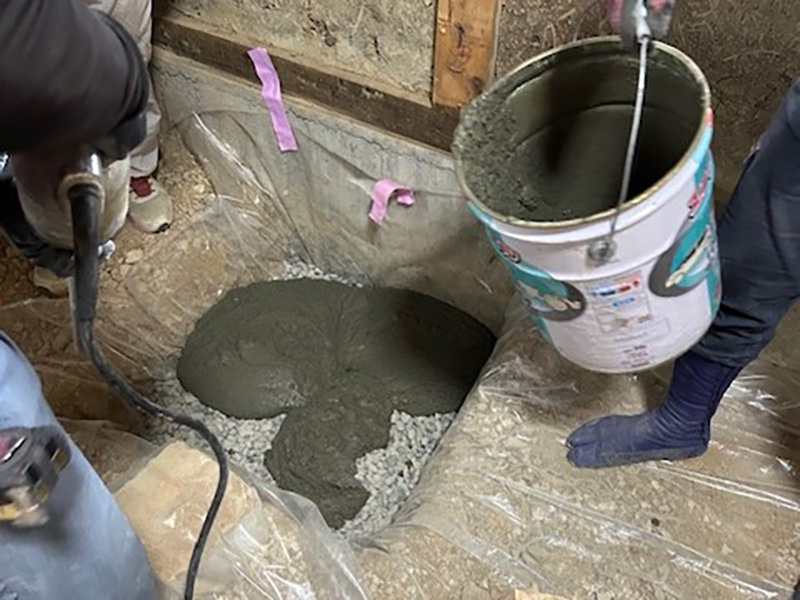

その上にコンクリートを打設
↓
束石を設置
↓

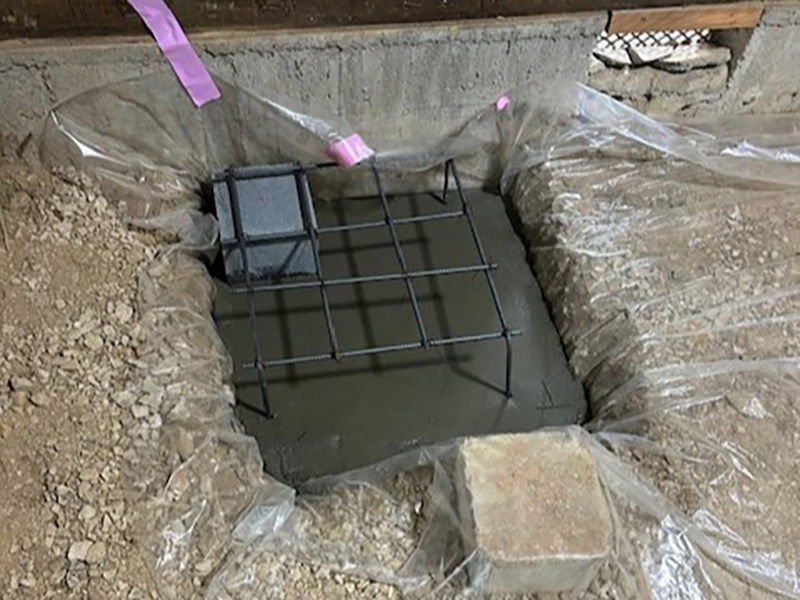

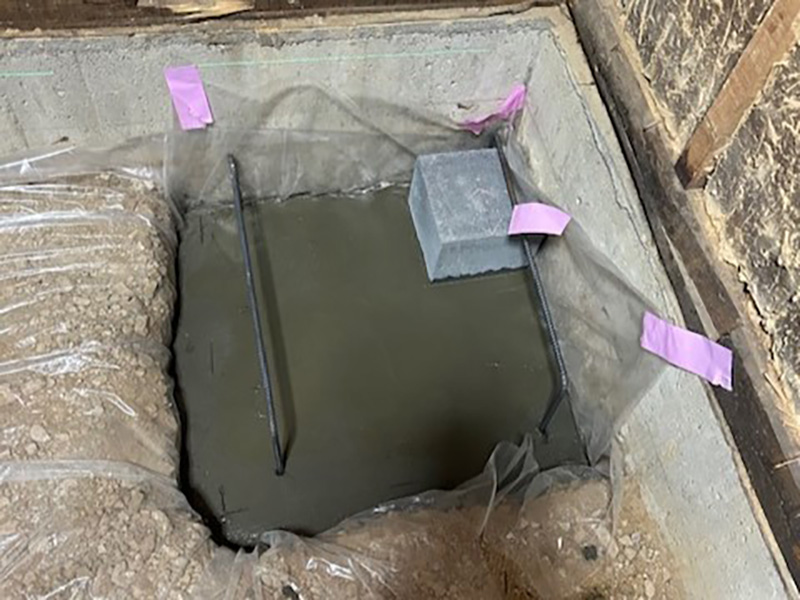

鉄筋を配置し、
さらにコンクリートを流し入れてしっかり固定

基礎コンクリートは、
所定の強度が出るまで養生し固めます。

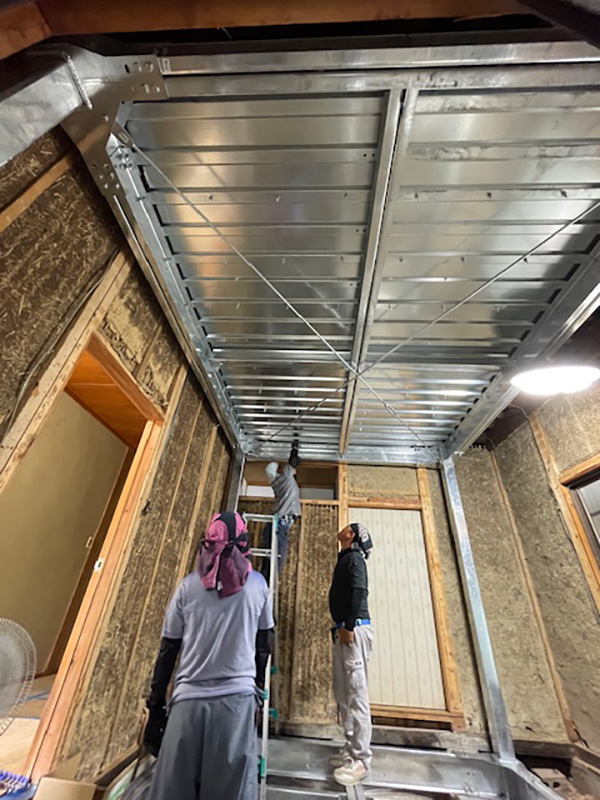

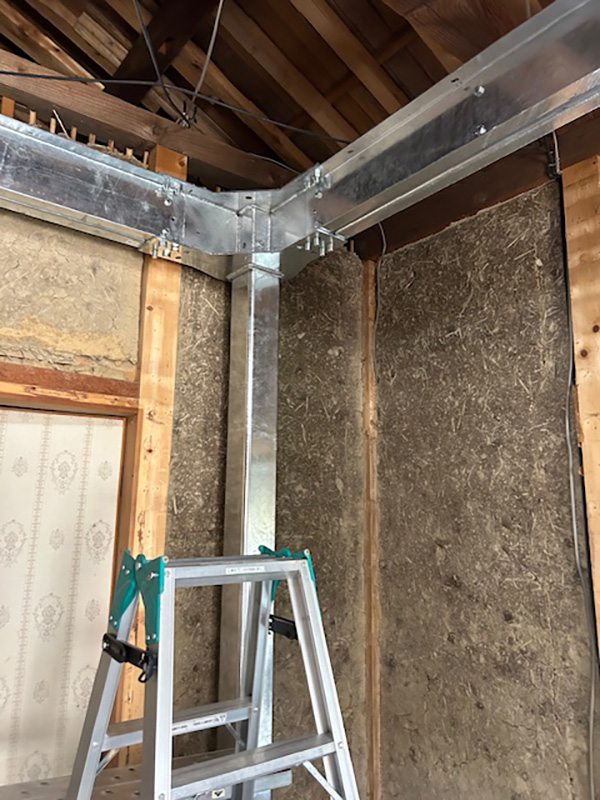

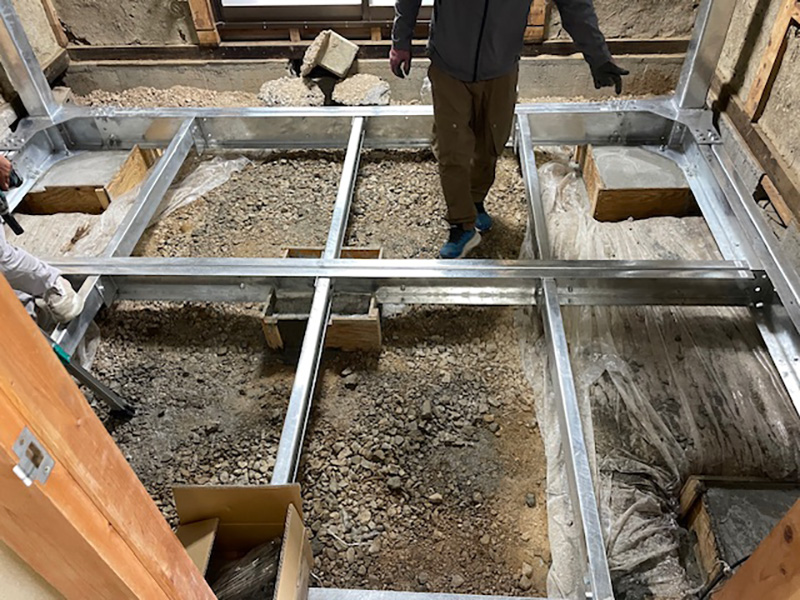

柱･床の大梁･天井の大梁を組み立て、
その間に小梁を取り付けました。

梁が完成すると

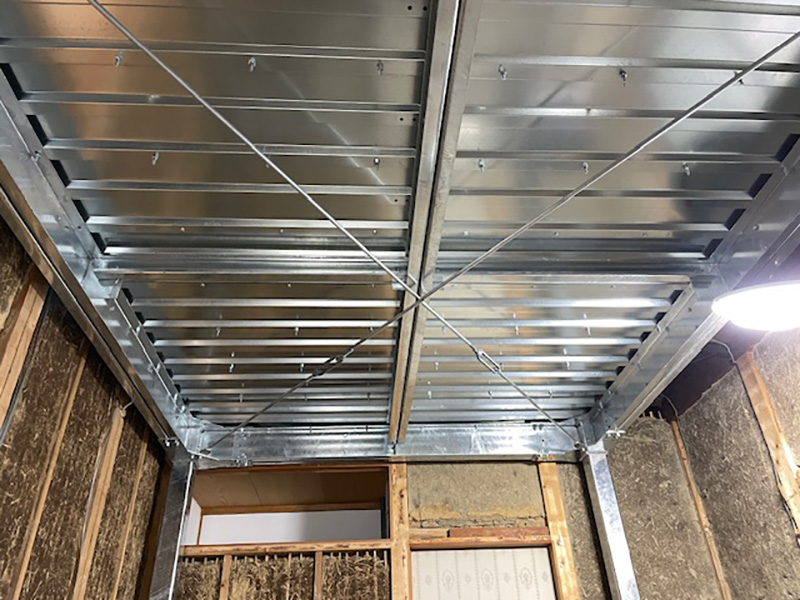

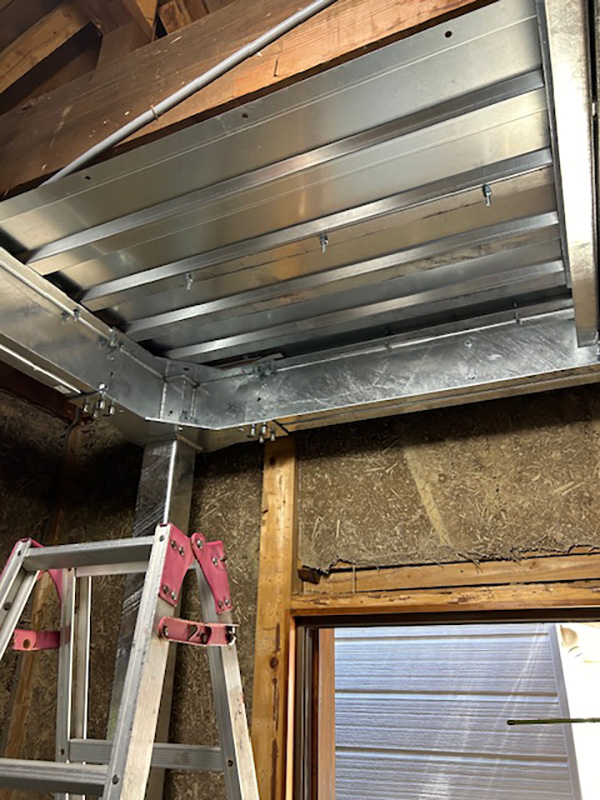

天井には筋交いブレスとキーストンプレートを設置

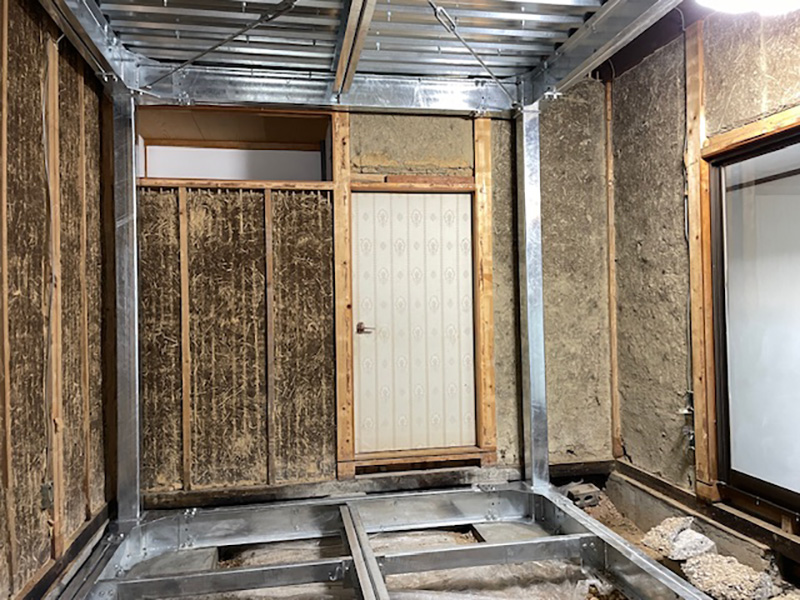

これで鉄骨枠組工事が完了です。

建物躯体とは別に内側で独立して
鉄骨フレームを組み立てる内組独立工法で施工します。

躯体の基礎や柱はそのままで施工するため
短い工期施工できるのが特徴です。

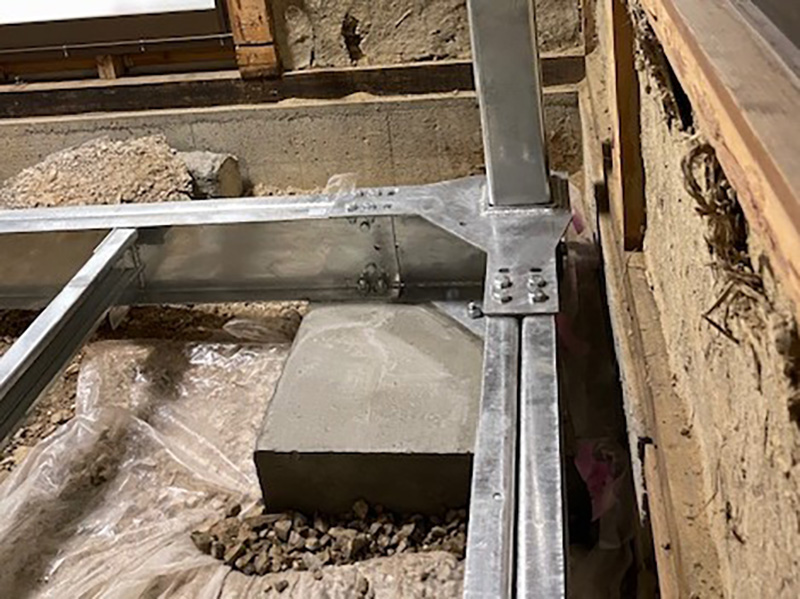

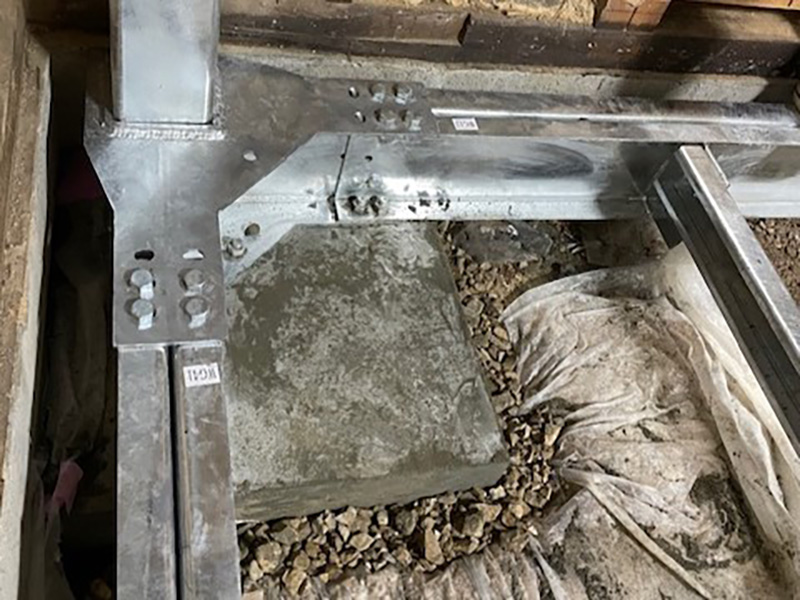

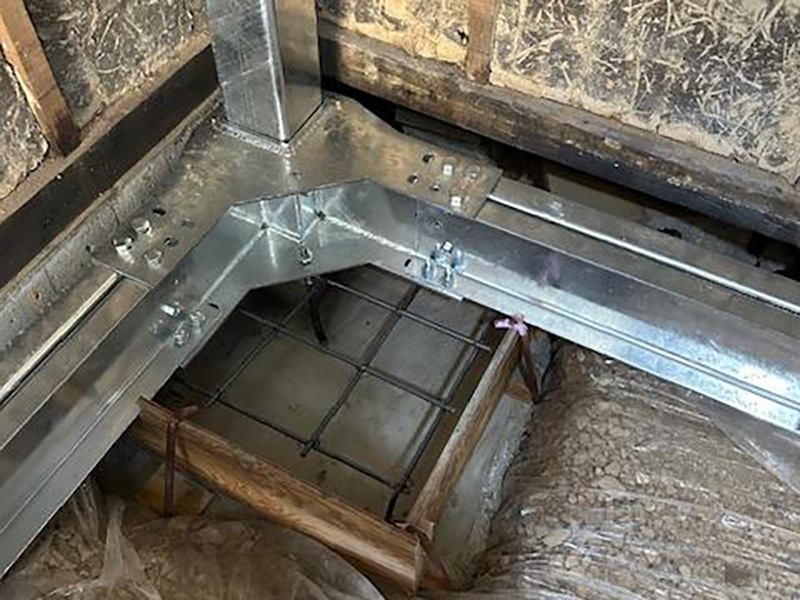

鉄骨の組み立てが完了した後、
柱脚まわりにコンクリートを打設しました。

柱は高さに対して基礎の面積が小さく
不安定になりやすい部分です。

そのため柱脚まわりを
コンクリートでしっかり固めることで、
全体の強度と耐震性を高めています。

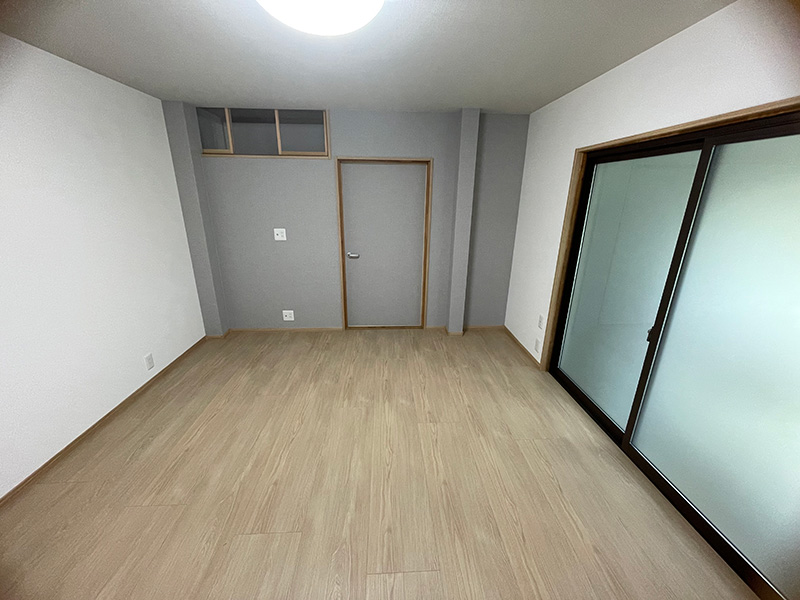

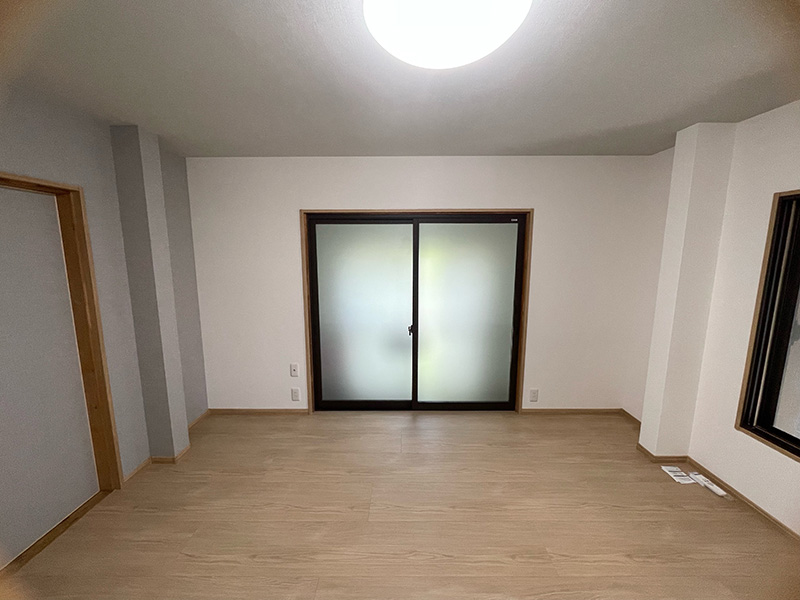

今回設置したのは、
7.6帖の洋室に6帖用のシェル太くん
壁にある凹凸の柱型が柱型が
シェル太くんの鉄骨柱部分です。

シェル太くんの規格は
4.5帖用･6帖用･8帖用の3タイプですが、
このように部屋の大きさに合わせて
柔軟に設置が可能です！
